58系列是為氙燈(或氙閃燈)配套的專用電源，（脈沖）氙燈是充有氙氣，利用儲存的電能或化學能，以脈沖放電方式輸出脈沖光的氣體放電燈，它可產生瞬間高能量白光。氙燈專用電源（包括球型氙燈和條形氙燈等），采用高頻開關升壓技術，集高壓儲能、放電控制、脈沖觸發于一體。電源內部設計有專用儲能電容，它決定氙燈的放電光強。

產品特點

? 多功能一體化設計。

? 輸出電壓的穩定度高。

? 重復頻率穩定性好，工作頻率范圍在1~100Hz。

? 各種漂移小，長期工作穩定性高。

? 整體結構緊湊、同比外形尺寸小、重量輕。

? 待機損耗低、轉換效率高。

? 過載及短路保護。

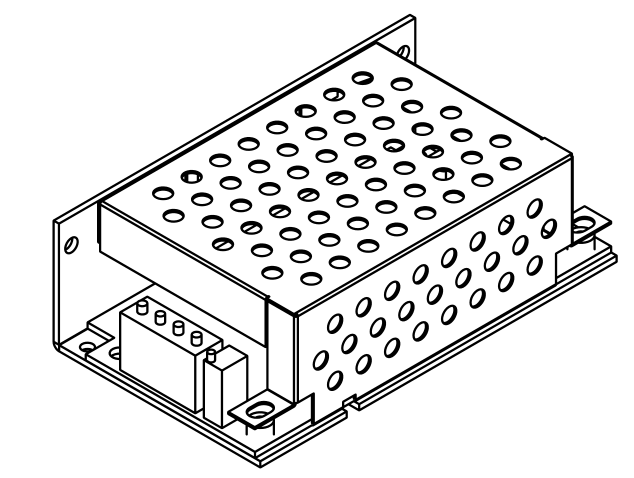

電源軸側圖

典型應用

其廣泛應用于熒光分析、臨床化學分析、大氣及水質分析、高速攝影等領域。

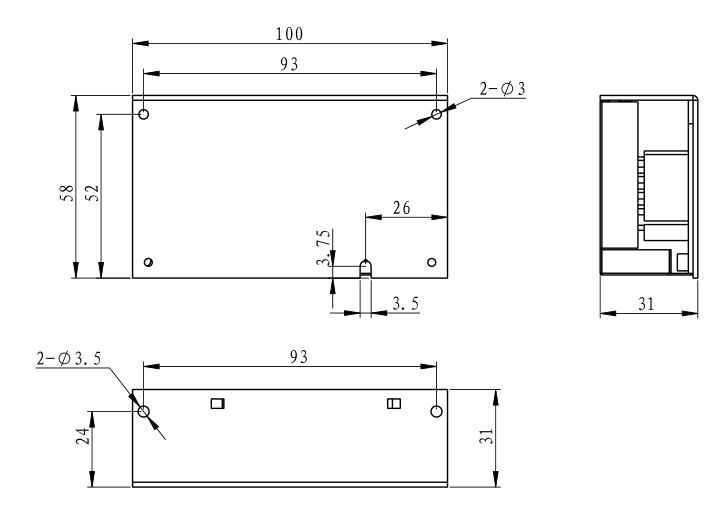

外形結構及尺寸

規格說明

技術參數	規格指標
輸入電壓（典型）	+12VDC±10%	+24VDC±2V
額定輸出電壓	詳見“典型產品列表”，可根據用戶需求進行特殊定制。
輸出觸發脈沖電壓
額定輸出電流	20mA(恒流)
電流穩定度	≤ 0.1%
觸發脈沖頻率	詳見“典型產品列表”
觸發脈沖幅度	5V （由客戶提供TTL電平信號，進行脈沖控制。）
時漂	≤ 0.05%/h （開機5分鐘后計算）
溫漂	≤0.05%/℃
保護方式	過壓、過載及短路保護
工作溫度范圍	-10℃～+50℃（工業級）
儲存溫度范圍	-25℃～+65℃（工業級）
相對濕度	20%～85% （無冷凝）
電源重量	約150g
外殼材質	鋁+不銹鐵
外形尺寸	1005630mm

典型產品列表

電源型號	輸入電壓	輸出電壓	觸發脈沖電壓	觸發脈沖頻率
DWXe-F122-6C58	+12VDC±10%	+500V～+1200V	-140V	30HZ
DWXe-F102-10C58	+12VDC±10%	+600V～+1000V	-140V	100HZ
DWXe-F102-3F58	+24VDC ±2V	+600V～+1000V	-15 0V	30HZ

引針功能定義

序號	引針?lè)?hào)	功能定義	序號	引針?lè)?hào)	功能定義
1	+Vin	輸入電壓	5	+HV	高壓輸出
2	GND	輸入地	6	GND	輸出地
3	Trig+	脈沖信號輸入	7	GND	觸發脈沖電壓
4	Trig-	脈沖信號輸入地	8	Vt	觸發脈沖電壓
